Рекомендации по организации заземления УПАТС Коралл-Р

Одним из важных факторов безотказной и долгой работы УПАТС Коралл-Р, использующей в качестве источника электропитания отдельно стоящий ИБП (источник бесперебойного питания), является корректная организация заземления всех элементов комплекса УПАТС.

К типичным ошибкам при выполнении этих мероприятий относятся:

• невыполнение соединения контактов заземления блока розеток электропитания с точкой заземления на стативе УПАТС;
• заземление корпуса ИБП на контур отличный от контура заземления статива УПАТС.

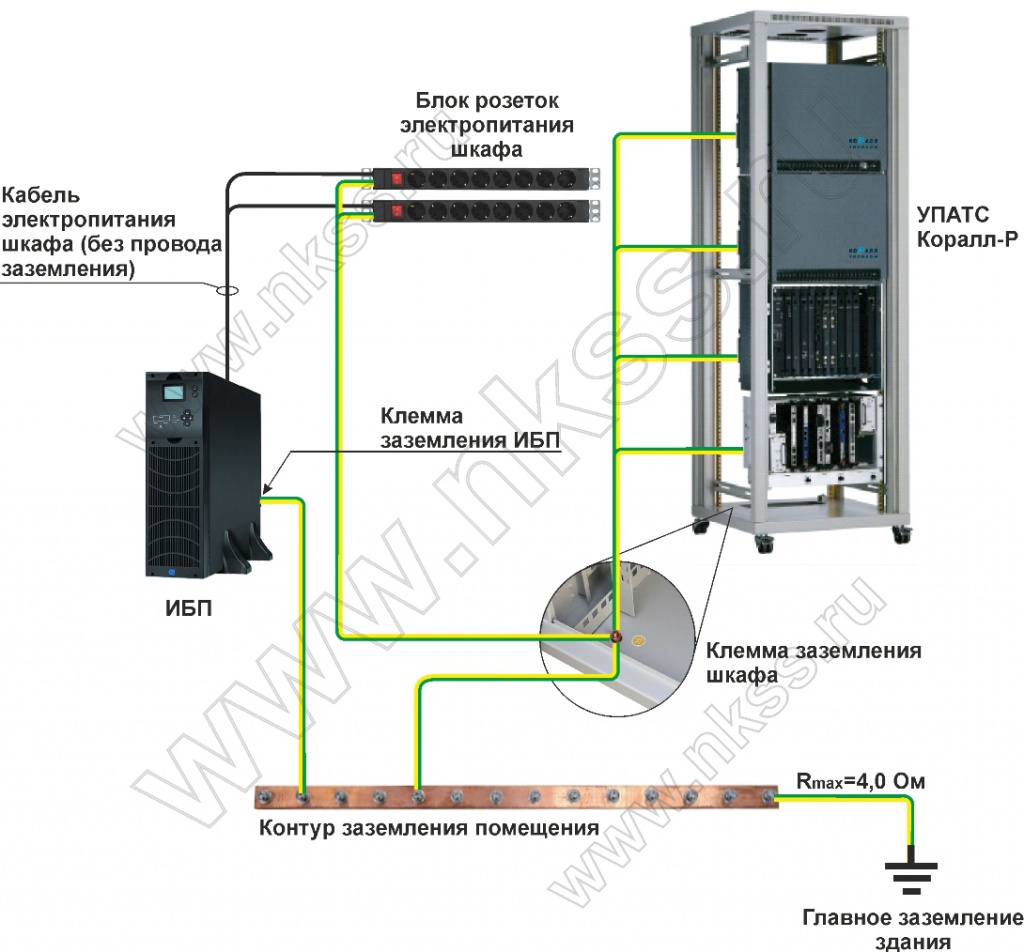

Пример типовой схемы заземления УПАТС Коралл-Р в комплекте с отдельно стоящим ИБП показан на рисунке
